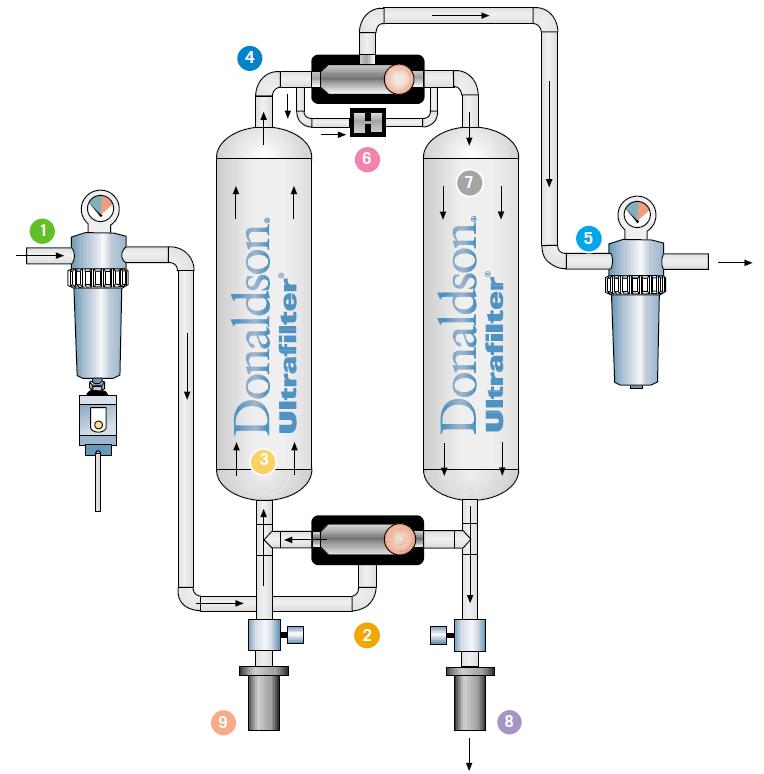

Principinė veikimo schema

Sausintuvas sudarytas iš dviejų kolonų, užpildytų adsorbentu.

Veikimas cikliškas: vienoje kolonoje vyksta adsorbcija – iš suspausto oro sugeriami vandens garai, kitoje regeneracija – iš adsorbento pašalinami vandens garai. Periodiškai procesas sukeičiamas vietomis.

(Sausintuvo veikimo schema pavaizduota paveiksle aukščiau)

1. Iš kompresoriaus atitekantis suspaustas oras yra prisotintas vandens garais, užterštas įvairiomis kietomis dalelėmis. Mikrofiltras sulaiko kietas daleles, vandens ir alyvos lašus.

2. Filtre išvalytas oras per pneumatiškai valdomą sklendę patenka į sausintuvo kolonos dugne sumontuotą srauto skirstytuvą.

3. Tolygiai paskirstytas oro srautas teka aukštyn per adsorbentu užpildytą koloną. Vandens garai sulaikomi adsorbento grūdelių paviršiuje.

4. Viršuje iš sausintuvo kolonos ištekantis sausas oras būna pasiekęs rasos tašką -20°C (-40°C ar -70°C).

5. Sausas oras prateka per filtrą, kuriame sulaikomos adsorbento dulkės, ir patenka į suspausto oro tinklą.

6. Tam tikra sauso oro dalis per droselį teka į antrąją sausintuvo koloną.

7. Šis oro srautas tekėdamas žemyn išsineša vandens garus, kurie buvo sulaikyti adsorbento grūdelių paviršiuje.

8. Drėgnas oras per duslintuvus yra išmetamas į atmosferą.

9. Pasibaigus sausinimo ciklui, kolona per duslintuvą sujungiama su atmosfera.

Našumas:

5 - 8750 m³/h

Slėgis:

4 - 16 bar

Rasos taško temperatūra:

-20°C; -40°C; -70°C
